2001/4/5 ってことで、今回はオシロスコープを設置して、Ethernetネットワークをのぞ…

2001/4/5

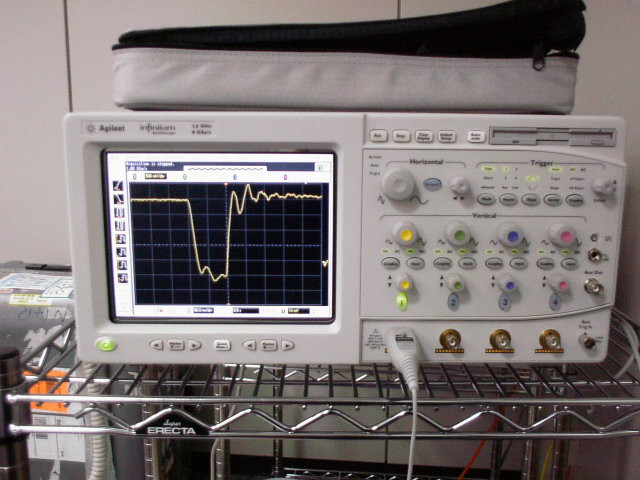

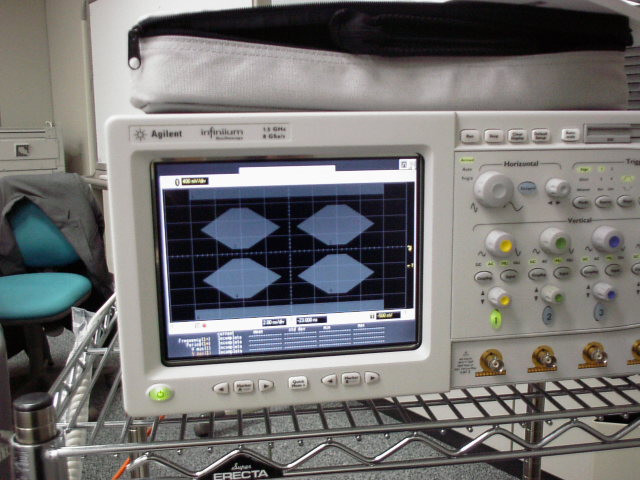

ってことで、今回はオシロスコープを設置して、Ethernetネットワークをのぞいてみました。
Ethernetフレームって、いったいどういうふうに流れているのか気になりますよね。





オシロスコープ

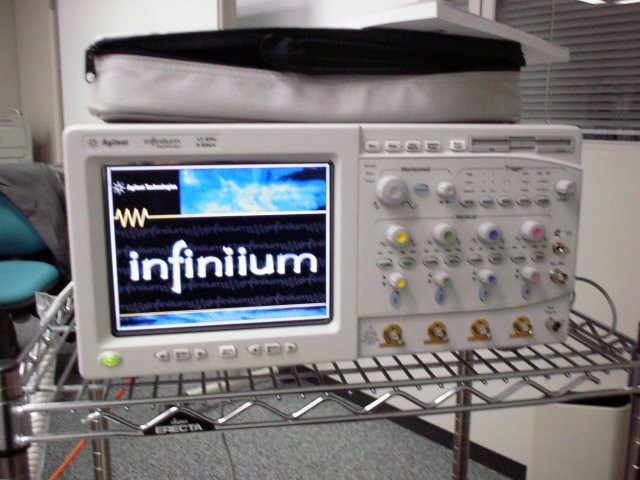

スイッチをいれると、AwardのBIOSが立ち上がって、ネットワークコンピュータの画面になるよ。

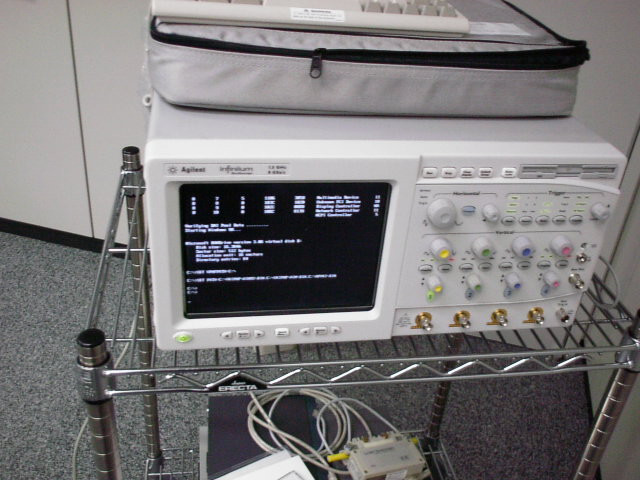

起動するオシロスコープ



OSはWindows98を使っていました。
ちなみに約１６，０００，０００メセタです。はうー。
注意：１メセタ＝１円で計算しています。

さっそくセットアップ。FDにUSBにプリンタにRS232CにGBICにVGAにサウンドにと
ついているインターフェースはそのままPCですにょー。

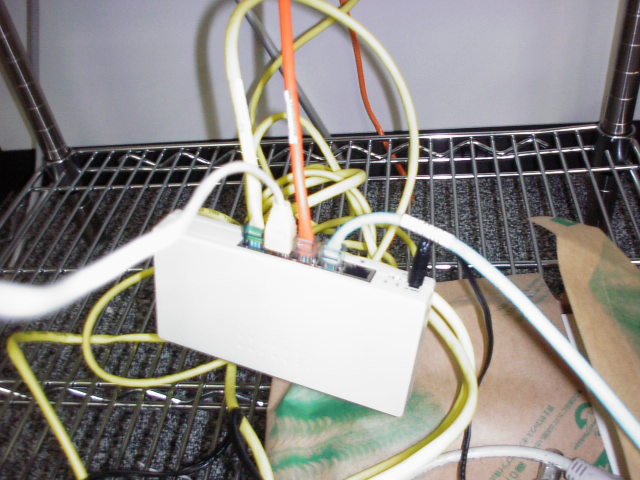

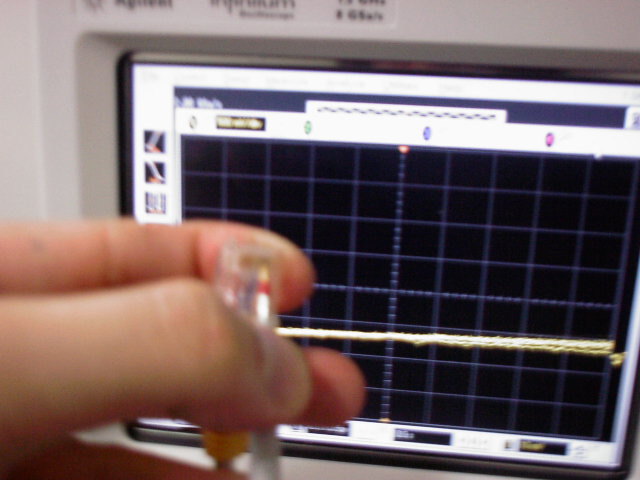

で、HUBからでている信号をそのままRJ-45ケーブル（CAT5）で延長して、出力をひろいます。
ちなみに青線をひっぱってます。

--------------------------------------------------------------------------------------------
