いけりりは2008年よりオランダ Profitap社のProfiSharkシリーズの販売およびサポート、保守を行っております。Geoffrey社長をはじめ付き合いも長く、安く代理店価格でご提供できるだけでなく、豊富な技術と実績のもと、保守やサポートも行っております。ぜひご相談(→Online)くださいませ！！ |

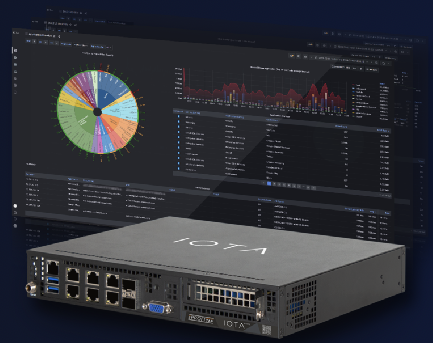

IOTA 10 Core Plus
10Gbs FPGAフルキャプチャ対応 キャプチャアプライアンス

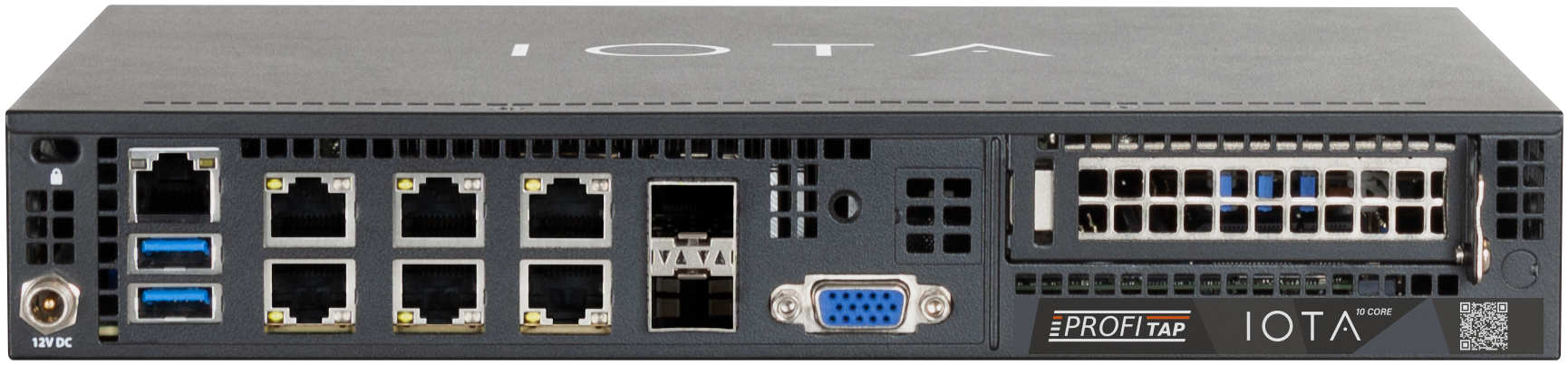

 本体正面
2 x 10G SFP+ capture
1 x SMA GPS 1 x SMA PPS
 本体背面
1 x 10G SFP+ management 1 x 2.5G RJ45 management + PTPv2
1 x RS232 serial RJ45 management 1 x USB 3.0 port
|
IOTA 10 Core Plus
10Gbs FPGAフルキャプチャ対応 キャプチャアプライアンス
IOTA 10 CORE+ は、コアネットワーク、大規模拠点、データセンター向けの高速パケットキャプチャおよび解析ソリューションです。ネットワークエンジニアが、性能問題、アプリケーションボトルネック、セキュリティリスクを迅速に特定・解析・解決できるよう支援します。
IOTA 10 CORE+ を使用することで、ネットワークトラフィックを継続的にキャプチャし、重要なアプリケーションやデータフローに関する詳細なリアルタイム／履歴情報を取得できます。フルパケットキャプチャと高度なメタデータ抽出を組み合わせることで、以下を実現します。
- ネットワーク動作のベースライン化
通常運用時の標準的な性能指標を測定し、基準値を確立することで異常検知を高速化。
- 性能問題の可視化
レイテンシ、スループット、パケットロス、再送などを即座に診断。
- アプリケーション動作解析
3,000以上のアプリケーションおよびプロトコルを追跡可能。
- ネットワーク整合性維持
セキュリティ上の欠陥や異常なプロトコル使用を迅速に特定。
IOTA 10 CORE+ は 2系統の10Gキャプチャポートを備え、単体利用のほか、TAP や Network Packet Broker と組み合わせた柔軟な構成にも対応します。内部には高性能SSDを搭載し、高速ネットワーク上でのリアルタイムおよび長期フォレンジック解析を可能にします。
- リングバッファ機能
ループ記録によりデータ損失を防止。
- 高効率キャプチャ
フィルタ適用やメタデータのみの保存により、重要なパケット情報を保持しつつ、PCAPと比較して最大90%のデータ削減が可能。
- スケーラブルストレージ
保持期間や解析要件に応じてSSD容量を選択可能。
|
主な機能

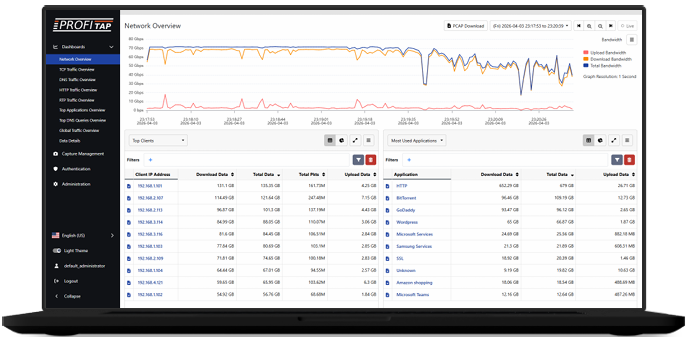

- 新しい IOTA v6 ソフトウェアによるリアルタイム統計ダッシュボード
- 2 × 10G インライン／アウトオブバンドキャプチャ入力
- 3TB / 15TB / 30TB 高性能SSD
- 高セキュリティ環境向けの取り外し可能ストレージ
- 高度なハードウェアタイムスタンプ（GPS / PPS / NTP / PTPv2）
- リモートアクセスおよび管理
- リングバッファ
- ラックマウント対応
|
高精度タイムスタンプ
IOTA 10 CORE+ は GPS および PPS タイミングポート、さらに PTPv2 対応管理ポートを搭載し、高精度な同期タイムスタンプ機能を提供します。
この高度なタイムスタンプ機能により、UTC同期された絶対時刻ベースの高精度タイムスタンプを提供し、以下の用途に有効です。
- 正確なレイテンシ測定
- 精密なトラフィック解析
- 複数機器間での同期ネットワーク可視化
PPSポートを利用することで、外部PPSタイミングソースとの直接同期が可能となり、分散システム全体で一貫したタイムスタンプを維持できます。
また、ハードウェアベースのタイムスタンプ機能により、10ns未満の分解能でフレーム到着時刻を計測します。GPS同期とPPS入力を組み合わせることで、高性能ネットワーク監視に必要な高精度同期・精密時刻測定・正確なレイテンシ解析を実現します。 |
技術仕様
コネクタ
- 2 × 10G SFP+ キャプチャ
- 1 × SMA GPS
- 1 × SMA PPS
- 1 × 10G SFP+ 管理
- 1 × 2.5G RJ45 管理 + PTPv2
- 1 × RS232 シリアル RJ45 管理
- 1 × USB 3.0
LED
- 4 × SFP+ Link/Activity LED
- ステータスLED
- 電源LED
- キャプチャLED
- 同期LED
ストレージ
|
電源
- 2 × 24VDC バレルジャックまたはネジ端子（冗長化）
- アース端子
認証
製品型番
- CBC2-10-3T（3TBモデル）
- CBC2-10-15T（15TBモデル）
- CBC2-10-30T（30TBモデル）
- CBC2-10-APDA（高度解析ライセンス）
- CBC2-10-MAIN（保守契約）
- CBC2-10-WAR（延長保証）
ダウンロード
|
|
IOTA 10 Core 10Gbsフルキャプチャ対応
インターロップ東京 Best Of Show Award受賞のパケキャプアプライアンスIOTAの上位モデルIOTA 10 Coreが登場！
IOTAの10Gbpsフルキャプチャ対応の上位モデルIOTA 10 Coreが登場しました。さらに最上位モデルとしてIOTA 100 Coreもご用意しております
IOTA 10 COREは、コアネットワーク、大規模支社、データセンター向けの高速パケットキャプチャおよび解析ソリューションです。 高性能なキャプチャ機能、メタデータ抽出エンジン、統合された分析ダッシュボードを組み合わせることで、設置された重要なネットワークポイントにおける可視性を提供します。 リアルタイムおよび過去の重要なアプリケーションとデータに関する詳細な見える化を提供し、ネットワークパフォーマンスやアプリケーションの問題を迅速に解決します。
→データシート(PDF)IOTA-10-CORE-Datasheet
→マニュアル(PDF)IOTA-10-CORE-Manual
|
IOTA 10 Core
パケキャプアプライアンス
10Gbps対応FPGAフルキャプチャ＋
メタデータ集約＋見える化＋
Grafanaダッシュボード |
 |

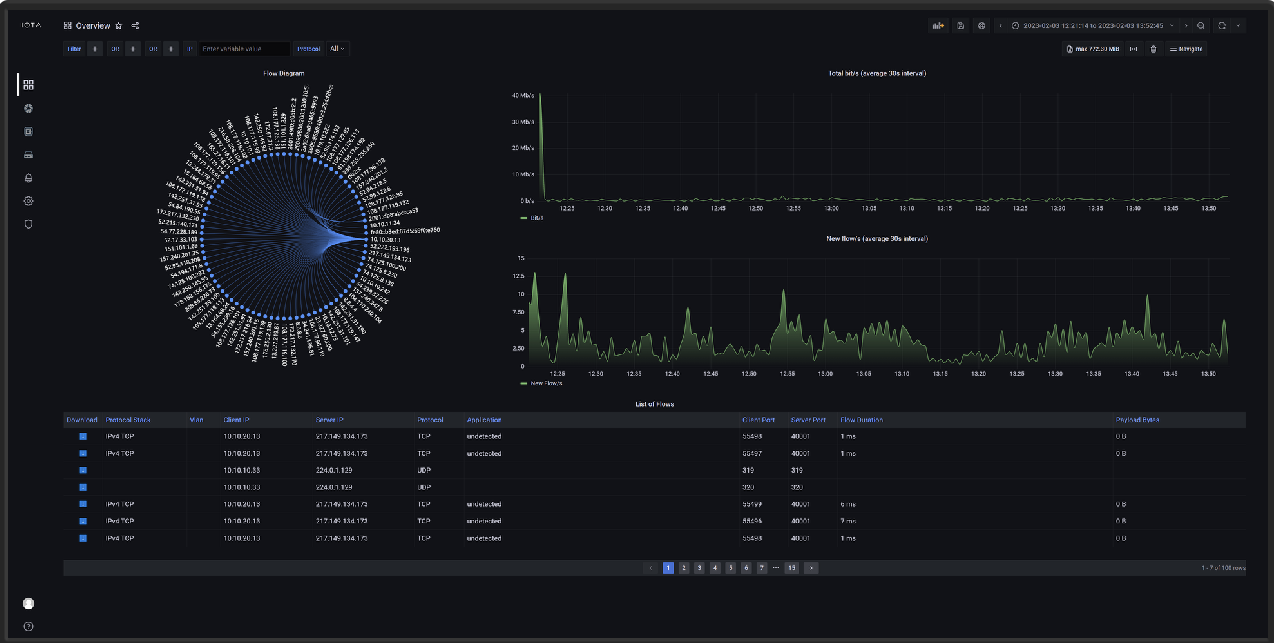

新バージョンの画面例 パイチャートおよびマトリックス画面

|
主な機能
-
高性能パケットキャプチャ：最大10Gbpsの速度でネットワークトラフィックをキャプチャし、詳細な分析が可能です。
-
メタデータ抽出：パケットから最大100のKPIを抽出し、TCP/UDPフローやフロービヘイビアを分析。これにより、元のPCAPトレースと比較してデータ量を最大90%削減できます。
-
統合ダッシュボード：ホスト、トップトーカー、レイテンシ、TCP/UDP、IPv4/IPv6、VLAN、DNSなどを一目で監視できる包括的なダッシュボードを提供します。
-
リモート監視：HTTPS経由で完全に管理され、内蔵VPNにより、あらゆるネットワークトポロジーでの容易な展開と使用が可能です。
-
ストレージオプション：4TB、8TB、または16TBの高性能SSDストレージを搭載し、PCAPコレクションやメタデータデータベース、システムデータを保存します。
-
セキュリティとプロトコルの可視化：DNS、HTTP、SSH、Office 365、Skype、WhatsApp、Netflixなど、3000以上のアプリケーションとプロトコルに対する完全な可視性を提供します
-
クイックサーチデータベース：数日、数週間、または数か月にわたって蓄積された長期データセットを探索できます。
-
カスタマイズ可能なダッシュボード：ダッシュボードはウェブベースの環境で作成、変更、共有が可能です。
-
リモートサイトと支社の監視：HTTPSおよび内蔵VPNを通じて完全に管理され、あらゆるネットワークトポロジーでの容易な展開と使用が可能です。
-
IOTA CMとの統合：IOTA CMを使用して、複数のIOTAデバイスを一元的に管理し、ネットワーク全体の分析を統合できます。
|
ダッシュボードの種類
-
概要：ネットワーク上で何が起こっているかを迅速に把握し、関与するインターフェースや通信相手、通信量を表示します。
-
アプリケーション概要：アプリケーションタイプごとにデータを分類し、レイテンシ、フロー数、ペイロードサイズなどを表示します。
-
VoIP：SIPおよびRTPメトリクスを含むVoIPセッションの概要を提供し、通話の詳細を可視化します。
-
HTTP：HTTPトラフィックを監視し、異なるリターンコードや各フローを区別して表示します。
-
ローカルアセット：ローカルネットワーク内のデバイスを追跡し、帯域幅の使用状況やDHCPホスト名を表示します。
-
Modbus：Modbusプロトコルメッセージの分布を表示し、産業ネットワークのトラブルシューティングを支援します。
-
SSL/TLS：TLSバージョンや使用されている暗号スイートに基づいて、接続の安全性を評価します。
-
TCP：クライアントIP、サーバーIP、ホスト名、iRTTなどのTCP関連の統計情報を提供します。
-
DNS：DNSクエリの概要を表示し、トップサーバーやクエリタイプごとのトップクエリを特定します。
-
ホスト詳細：特定のIPアドレスに関連するネットワークアクティビティを深く掘り下げ、地理的位置、TCPデータ、プロトコルおよびアプリケーション情報、フローを分析します
|
|
Interop Tokyo ’20において、Profitap社 IOTAがBest of Show Award グランプリを受賞 (マネジメント＆モニタリング部門) →https://f2ff.jp/award/winner/interop-2020/
|
IOTA 10 Core キャプチャ性能：最大 20 Gbps / 10 Mpps（理想条件下）
|
IOTA 10 Core モデルと型番
| ストレージ容量 |
型番
（Order Reference） |
4 TB |
CBC-10-4T |
8 TB |
CBC-10-8T |
16 TB |
CBC-10-16T |
※ストレージはリングバッファ形式により、古いデータを上書きしつつ連続キャプチャできます
→データシート IOTA-10-CORE-PLUS-Datasheet（PDF）
→データシート(PDF)IOTA-10-CORE-Datasheet（PDF）
→マニュアル(PDF)IOTA-10-CORE-Manual（PDF） |
 |
|
|
インターフェース
-
キャプチャポート：
- 管理ポート：
- 2 × RJ45 管理用ポート（例：WebGUI、SSHなど）
- 1 × RJ45 IPMI（リモート管理用：Intelligent Platform Management Interface）
- その他のポート：
- 2 × USB 3.0
- 1 × 12 VDC 電源入力
LEDインジケーターとボタン
-
16 × リンク／アクティビティ LED
-
1 × キャプチャ LED（キャプチャ中表示）
-
2 × 管理用 LED（ステータス）
-
1 × ディスクアクティビティ LED
-
1 × 電源 LED
-
1 × 電源ボタン
-
1 × リセットボタン
|
本体寸法・重量
- 重量
約 2100 g（2.1 kg）
約 4.63 ポンド（lb）
電源
-
入力電圧：12 VDC
-
ACアダプター：100～240 VAC → 12 VDC、12.5 A、150 W
-
ラックマウントキット：電源アダプターブラケット付き
-
電源アダプター仕様：100～240 VAC → 12 VDC、12.5 A
適合資格
-
RoHS（有害物質制限）
-
CE（欧州適合）
-
FCC（アメリカ連邦通信委員会）
-
UKCA（イギリス市場適合性）
-
EAC（ユーラシア適合証明）
|
|
ダッシュボードの例
ホスト一覧とフロー確認

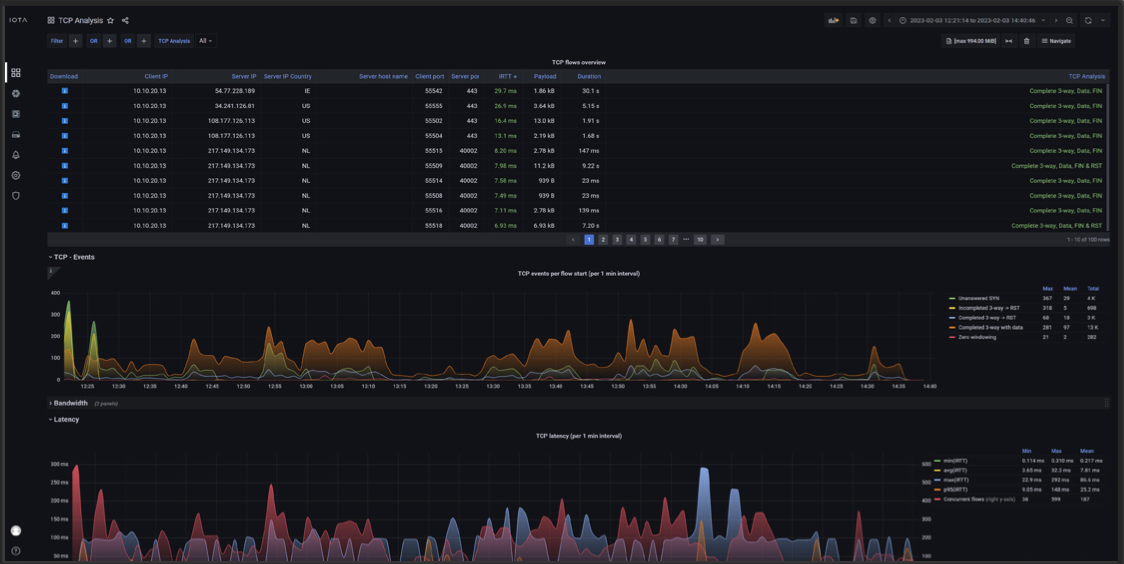

TCP分析画面と見える化の例
|
|
モジュールの選択についてはこちら（外部リンク：Youtube）も参考ください。
対応SFP＋モジュール（１０GBASE-Xに対応しています）

PT-10G-BT-45 10GBASE-T(RJ45) PT-10G-SR-85 10GBASE-SR(LC) PT-10G-LR-31 10GBASE-LR(LC) |
|
型番と製品内容
| ストレージ容量 |
型番
（Order Reference） |
4 TB |
CBC-10-4T |
8 TB |
CBC-10-8T |
16 TB |
CBC-10-16T |
|
|
