IEEE802.11ax（WiFi6E）対応のパケットキャプチャとサイトサーベイ

TamoSoft (タモソフト社）正規代理店 →TamoSoft社パートナーページ いけりりはWindows環境での無線LANドライバに強いTamoSoft社製品の販売、サポート、保守を行っております。WiFi6（IEEE802.11ax）に対応したパケットキャプチャツールのCommView for WiFi やサイトサーベイツールのTamoGraph Pro SiteSurveyを取り扱っております。

WiFi6E対応 無線LANパケットキャプチャツール CommVew for WiFi
ついに日本語UIに対応しました！言語設定より日本語を選択できます！！

WiFi6E(IEEE802.11ax in 6GHz)の米国でのデモンストレーションはこちらへ Youtubeは こちらへ

最新アップデートでWiFi6E(IEEE802.11ax in 6GHz)にも対応！！
ついにTamoSoft社の無線LAN調査・キャプチャツールのCommView For WiFiが
今回のバージョンアップのバージョン７．３において、Wi-Fi ６Eに対応しました！！
※ただし日本は現在のところ非対応です

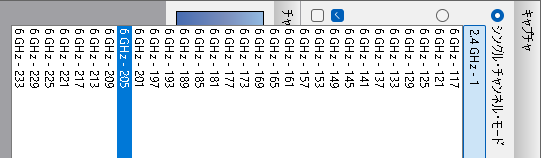

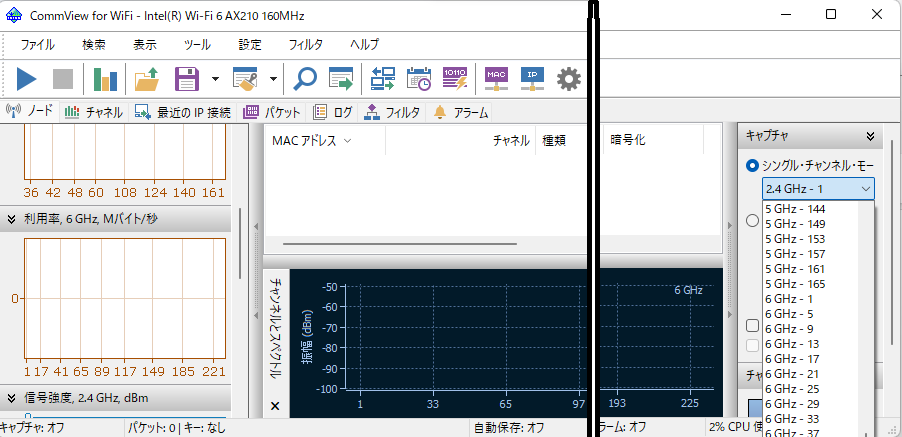

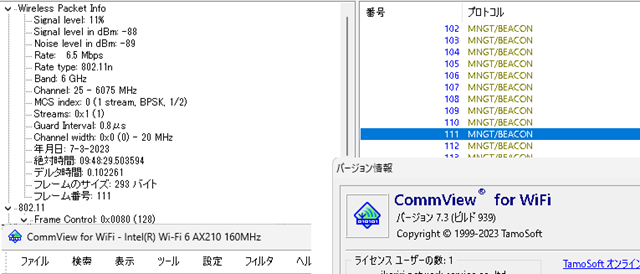

CommViewForWiFi7.3 Wi-Fi 6EはIEEE802.11ax(WiFi6)を６GHｚの周波数において利用可能とした仕様で
残念ながらまだ日本では認可されていませんが、M.2接続のIntel AX 210アダプタと
組合わせて用いることで米国においてWi-Fi 6Eのキャプチャが可能になります

	CommView for WiFiはWiFi6（IEEE802.11ax）対応 無線LANパケキャプツールです。 ノートPC内臓型のM.2無線LANカードのIntel AX200, AX201, Killer WiFi6 X1650w, AX1650x, AX1650sに換装しIEEE802.11ax（WiFi6）のパケットキャプチャを行うことができます。 また、対応するUSB無線LANカードを用いることによって802.11a, 802.11b, 802.11g, 802.11n, 802.11ac, 802.11axのパケキャプを行うことができます。 単体でのパケット解析機能、ラダー図、パイチャート図などのレポートの作成機能、WEP/WPA1/WPA2の復号化、およびパケットの送信にに対応しています。 対応するキャプチャファイル形式は Wireshark/Tcpdump (pcap), Wireshark(pcapng), CommView native format, Network Instruments Observer, Network General Sniffer, Microsoft NetMon, WildPackets EtherPeek, WildPackets AiroPeek, Plain ASCIIになります。 →CommViewForWiFi動画デモンストレーション＠InteropTokyo2021（Youtube） →Quick Demo of WiFi6 IEEE802.1ax capturing by CommView For WiFi (Youtube)

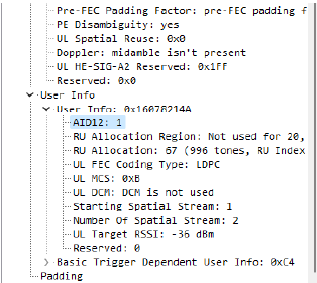

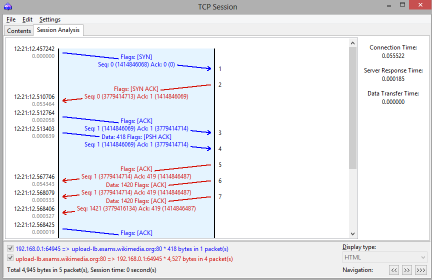

フィルタおよびアラーム機能 TCPラダー表示画面 TCPセッション画面	パケット解析画面
	WPA2（PSK）復号化に対応	パケット生成画面

WiFi6E(IEEE802.11ax in 6GHz)の米国でのデモンストレーションはこちらへ Youtubeは こちらへ

TamoGraph Pro Site Survey WiFi6 IEEE802.11ax対応サイトサーベイ

TamoGraph Pro / Standard バージョン７が登場しました

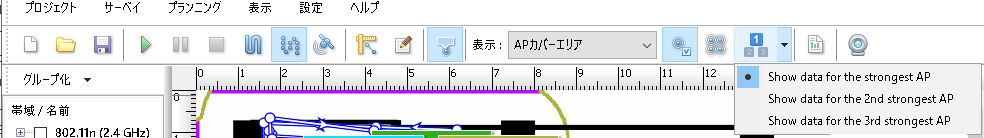

バージョン７ではカバレッジ図の２番目、３番目を見える化できるようになりました。

これにより非常に強い信号を除いたカバレッジ図を作ったりできます。
また、GPUベースの計算をサポートしました。（要オープンCL1.2以降および対応グラフィックカード）
そして、アンテナのプロパティやバグフィックスが行われています。 日本語化 WiFi6 IEEE802.11ax対応

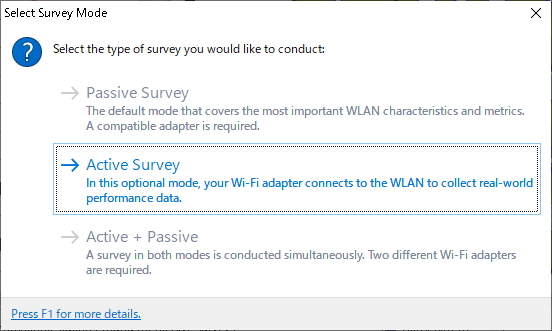

主な計測方法 パッシブサーベイ（受信のみ、対象SSID/BSSID/チャンネル絞込可能） アクティブサーベイ（ICMP/TCP/UDPの上り下りのスループット測定可能） スペクトラム分析（Wi-SpyDBxを用いてスペクトラム分析図を場所ごと作成） 予測サーベイ（RF Planner機能、CADソフトのように壁、素材を入力し実測なく図を作成） 計測用の対応無線LANカードとスペクトラムアナライザ（Metageek社 Wi-SpyDBx）をセットで販売いたします。

TamoGraph Pro SiteSurveyはEkahauを意識していて、画面もEkahauに似てます。 Ekahauを使っている方なら、特に違和感なく使えます。バージョン6で、WiFi6 IEEE802.11axに対応しました。 パッシブサーベイ＋スペクトラム計測からヒートマップとカバレッジ図を作成したり、アクティブ＋パッシブサーベイからICMPの往復遅延時間図やTCP/UDPの上り下りのスループット図を作成することもできます。

パッシブサーベイ＋スペクトラム計測からヒートマップとカバレッジ図を作成する例
→TamoGraphPro動画デモンストレーション＠InteropTokyo2021(Youtube)

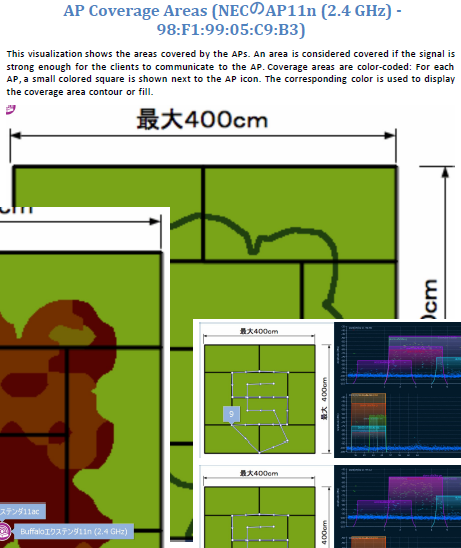

STEP1 推測半径を設定し無線ＬＡＮをポイント計測	ＳＴＥＰ２ レポートを納品用に調整（日本語ＯＫ）	ＳＴＥＰ３ ヒートマップ・カバレッジ図他を作成
パッシブサーベイはポイント計測（おすすめ）や連続計測、GPS（屋外）が行えます。あらかじめ、計測するチャンネル、バンドなどを指定できます。また、Metageek社Wi-SpyDBxと連動することで、スペクトラム分析も同時に行うことができます。	レポートを生成する前に、APやチャンネルの選択、APやSSID名の編集（分かりやすいように日本語を利用できます）、カバレッジ図、ヒートマップ、スペクトラム図をはじめとしたレポートの種類を指定できます。また、生成するレポートの文章などを編集できます。

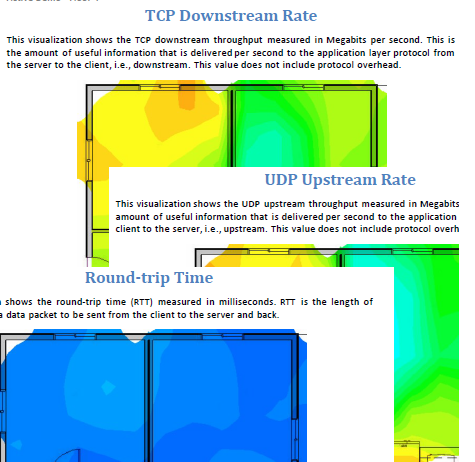

アクティブ＋パッシブサーベイからICMPの往復遅延時間図やTCP/UDPの上り下りのスループット図を作成する例

STEP1 当該のSSIDに接続してサーバーを準備	ＳＴＥＰ２ アクティブ＋パッシブサーベイを実施	ＳＴＥＰ３ 上り＋下りのICMP/TCP/UDP図作成

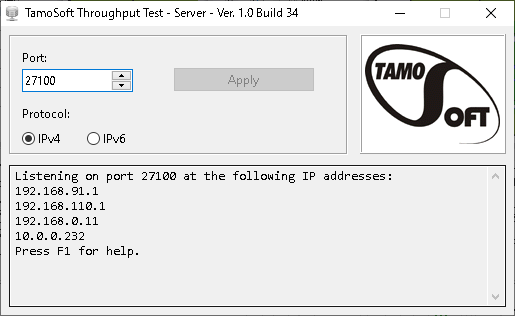

アクティブサーベイではあらかじめ計測する SSIDに接続しておきます（ローミングもOK） そして、有線側の計測PCにスループット 測定サーバーを準備しておきます。	アクティブサーベイではあらかじめ、PCの無線LANカードでSSIDに接続しておきます。また、計測用の無線LANカードとともに用いることでアクティブサーベイとパッシブサーベイを同時に行うことができます。

TamoGraph Site Surveyのおすすめポイント

買い切り！２アクティベーションで追加費用かかりません！別途１年以降の更新は対応しています
InteropTokyoの過酷な無線LAN環境でもノートPCでパッシブサーベイ＋スペクトラム分析ができます
（もちろんアクティブサーベイでPingやTCP/UDPの上り下りの速度計測もOK） リコー様、エクシオテック様、IPA様ほか納入実績多数あります

インターロップ東京２０２１会場（幕張メッセ）でのヒートマップ例

Ekahauが高すぎて導入が困難な企業様へ 同様の機能の安価なサーベイツールです。
アクティブサーベイ、パッシブサーベイおよび予測サーベイに対応
カバレッジ図・ヒートマップ 多数の帳表作成 連続マッピング等が行えるツールです。 ぜひご相談(→Online)くださいませ。

インターロップ東京２０２１会場でのカバレッジ図の例（もちろん、個別のAPやSSIDローミングに絞ってのカバー図を作成可能です）

サイトサーベイ初めての方向けに自分たちでサイトサーベイを行うための
無線LANサイトサーベイ教育も 行っております。(IEEE802.11ax WiFi6対応）

弊社での印象ですが、TamoGraph Proは非常に使いやすいサイトサーベイツールです。
TamoGraph ProはEkahauを意識していて、画面もEkahauに似てます。
Ekahauを使っている方なら、特に違和感なく使えます。 バージョン６になり、ついにWiFi6
IEEE802.11axに対応しました。 画面も洗練されたものになりました。

弊社はTamoSoft社の正規代理店です→TamoSoft社代理店ページ
サンプルレポート　→パッシブサーベイ（PDF形式）　→アクティブサーベイ（PDF形式）
製品資料 →データシート（PDF形式）　→スペックシート（PDF形式）
→TamoGraphPro動画デモンストレーション＠InteropTokyo2021(Youtube)

---

弊社ではこれ以外にも見える化に優れたWireshark連携可能なキャプチャツール
Metageek社 Eye P.A. 安価なキャプチャツール AcrylicWiFi Sniffer
サイトサーベイツールでは簡易サーベイツールのNetSpotも扱っております。
