無線LANパケットキャプチャ Acrylic WiFi Sniffer IEEE802.11ac対応

いけりり★ネットワークサービスでは、スペインのAcrylic WiFi社の正規代理店業務・サポート・保守を行っております。Acrylicwifi社との技術提携関係のもと、直接海外から購入されるよりも安く代理店価格でご提供できるだけでなく、豊富なパケットキャプチャ関連技術のもと、保守やサポートも行っております。大学や研究所の方もぜひご相談くださいませ。

Sniffer

無線LANパケットキャプチャソフト Acrylic Wi-Fi Sniffer

 Acrylic WiFi Snifferはモニターモードのパケットキャプチャドライバを用いて、2.4GHz/5GHzのIEEE802.11acに対応したパケットキャプチャツールです。Wiresharkとの連携にも対応します。

 Acrylic Wi-Fi Snifferでは多くの無線LANカードに対応しており、IEEE802.11a/b/g/n/ac 3x3:3のパケットキャプチャを行うこともできます。
※注意 対応アダプタに依存します。

※スペックには160MHzとあるのですが、環境によってはうまくキャプチャできない場合があります。必ず体験版で検証されることをおすすめします。電子証明書による認証でアクティベーションは2つで移動・復活はしませんが、非常に安価なので割り切って使っていただく上では選択肢の1つになるかと思います。

 Wireshark3.xとの連携に対応し、Windowsで気軽にパケットを取得できます。

Acrylicwifi Sniffer

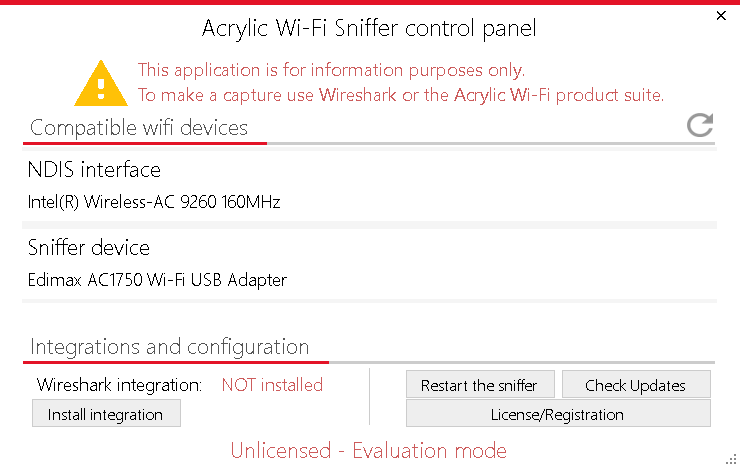

起動画面

NDISインターフェース
(マイクロソフトの仕様で
1ストリームキャプチャ)

およびSnifferデバイス
(対応アダプタ)
仕様では160MHzまで
キャプチャ可能ですが
アダプタの制限に依存
(EyePAやTamoSoft社
同様にTarlogic社の
モニターモードドライバを
利用しています。)

が認識、表示されました。

Wiresharkとの統合を行うために、「Install integration」ボタンをクリックします。

AcrylicWiFi Sniffer panel

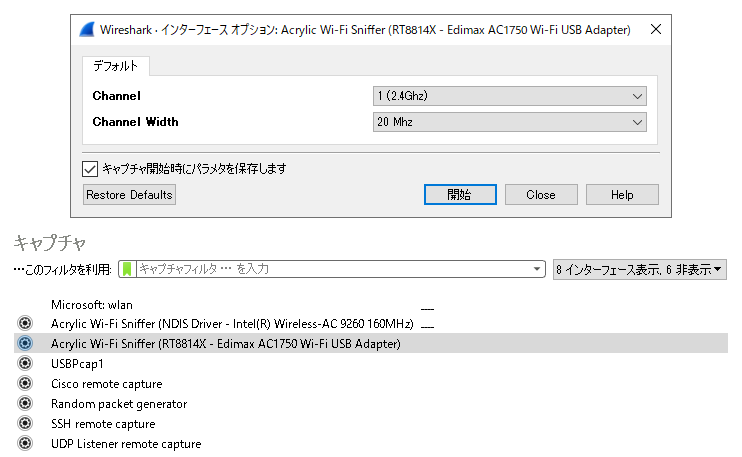

Wireshark3.xを管理者権限で起動します。

インターフェースの一覧に
「Acrylic Wi-Fi Sniffer
(インターフェース名)」
が表示されます。

※NDISは1ストリーム
Sniffer deviceは
機器によりますが癖があり
注意くださいませ。

ここでインターフェースの設定部分「Config」をダブルクリックすると上図のような画面が表示されます。

「Channnel」にキャプチャチャンネル、「Channnel Width」に帯域幅が表示されます。

チャンネルと帯域幅を選択するとキャプチャを行うことができます。

※注意 ベンダの仕様に対応し、ダイアログが表示されていたとしても、必ずその通りにキャプチャできるとは限らないので注意くださいませ。実機環境で体験版を使って確認することを強く推奨します。安定性を重視される

※残念ながら弊社環境ではEdimax EW-7833UACを用いてインターフェースの認識とチャンネルや帯域の選択はできるのですが、パケットは取れませんでした。Windows環境などにも依存するかと思います。あまりサポートできませんが、割り切って使っていただく上では選択肢の1つになるかと思います。

Wireshark

acrylicwifi sniffer

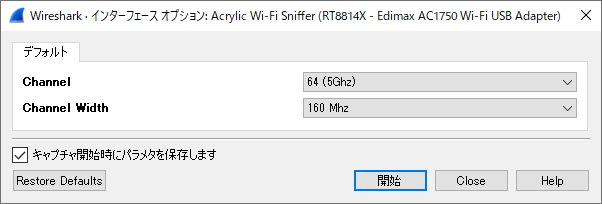

Edimax EW-7833UACの例 実際には3x3:3のアダプタになります。

Fail

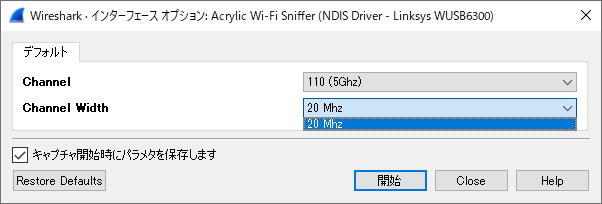

アダプタによってはうまく帯域が選択できなかったりします。(Linksys WUSB6300の例)

Fail

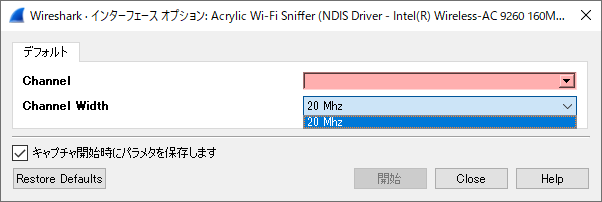

NDISインターフェースではチャンネルなどが選べないこともあります。

+Acrylic WiFiおよび推奨無線LANカード
Acrylic WiFi社 Acrylicwifi ProfessionalとAcrylicwifi Snifferに対応するアダプタは公式ページにて紹介されています。→こちらを参考にしてください

おすすめ無線LANカード

Acrylicwifi Sniffer 推奨
無線LANアダプタ

対応帯域
(注意メーカー仕様)
※実際は異なる可能性

2.4GHz

5GHz

SNR取得

Alfa Network AWUS1900

20/40/80/160

IEEE802.11b/g/n  IEEE802.11a/n/ac  OK

COMFAST CF-958AC

20/40/80/160

IEEE802.11b/g/n  IEEE802.11a/n/ac  OK

ASUS USB-AC68

20/40/80/160

IEEE802.11b/g/n  IEEE802.11a/n/ac  OK

D-Link DWA-192

20/40/80/160

IEEE802.11b/g/n  IEEE802.11a/n/ac  OK

Edimax EW-7833UAC

20/40/80/160

IEEE802.11b/g/n  IEEE802.11a/n/ac  OK

TP-Link Archer T9UH

20/40/80/160

IEEE802.11b/g/n  IEEE802.11a/n/ac  OK

WiresharkにてIEEE802.11フレームを表示した例
