IEEE802.11a/b/g/n/ac 無線LANパケキャプ Eye P.A.EyePAモニタモードドライバの導入とWireshark

EyePA
EyeP.A. (Eye Packet Analyzer)
EyePA(アイピーエー)
IEEE802.11a/b/g/n/ac 80MHz 複数アダプタ対応
パケットキャプチャ 無線LANアナライザ 見える化 統計調査
EyePAによる無線LANパケキャプと便利なフィルタご紹介(Youtube)

2023年3月よりEyePAはChanalyzer6/5/EyeP.A.をあわせて
サブスクリプションとして提供されます。年間US$500割引

EyePA2

2023/3 新ライセンス形態に移行しました。
再送率などの修正・SSID表示を改善しています。
2020/5/6 最新V.2.3では2倍以上の高速化と低メモリ
パケットテーブルにMCSインデックスと空間ストリーム数
50万パケットごとのファイル分割など性能が向上



EyeP.A.は米Metageek社のIEEE802.11 a/b/g/n/ac に対応した無線LANアナライザ(見える化ソフト)です。

 EyePAは独自のモニタモードドライバを用いてIEEE802.11 a/b/g/n/ac のパケットキャプチャをWindows環境で行うことができます。(要対応キャプチャカード) →対応アダプタ詳細
 EyePAはユニークなパイチャートを使ったUIで簡単に誰でも無線LANのパケット解析と調査を行うことができます。

EyePAデータシート(PDF)
EyePAユーザガイド(PDF)
ダウンロード(ikeriri)
ダウンロード(Metageek)
動画紹介(Youtube)日本語

Ryan-san
MetaGeek社
Ryan Woodingsさん
@Sharkfest12
Stanford univ.

Metageek社
米国Metageek社 正規代理店 →公式リセラー

 いけりりはEyePA(Eye Packet Analyzer)はもちろんWi-SpyおよびChanalyzer5シリーズの販売およびサポート保守を行っております。
 安く代理店価格でご提供できるだけでなく豊富な無線LAN関連技術のもと、保守やサポートも行っております。ぜひご相談(SSL)くださいませ
EyePAChart

Eye P.A.は2.4GHzと5GHzのIEEE802.11a/b/g/n/acの
パケットをキャプチャできます。
EyePA-Realtek8812AU
※従来のRiverbedAirPcapにも対応します。
EyePA-AirPcap

2022年5月よりEyePAは
Chanalyzer/Eye P.A./Tonicをあわせて
Metageek Enterprise Subscription として提供されます。年間US$700割引

Adapter

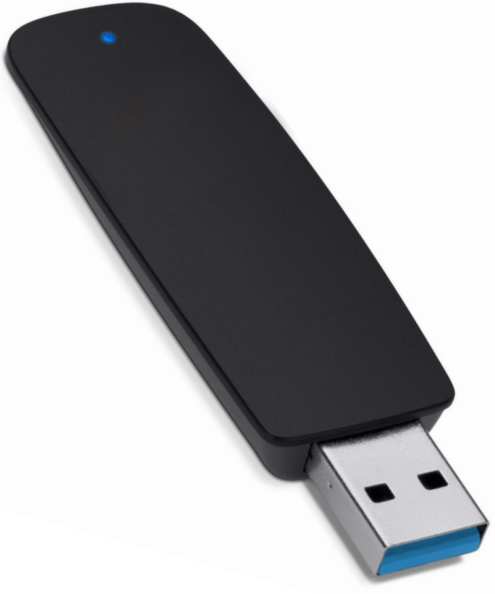

パケットキャプチャにはモニタモード対応USB無線LANカードを利用します
対応アダプタ
AirPcap
AirPcapでも動作

複数のアダプタを用いることで複数CHのキャプチャも可能になりました!


EyePAChart

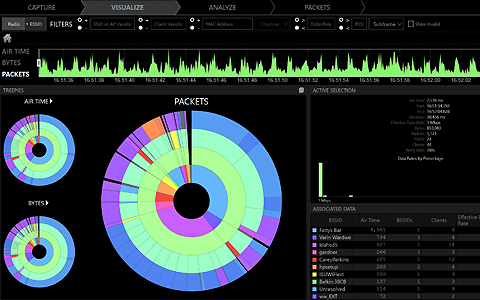

強力なパケットの見える化

典型的なプロトコルアナライザと異なり、Eye P.A.は複数レイヤのパイチャートを使ってネットワークトラフィックを見える化します。これにより速やかに各チャンネル毎の無線の利用率やアクセスポイント、クライアント機器やパケット種別を確認できます。

数クリックするだけで、数百行のパケットを調べなくても問題のある機器を見つけることができます。

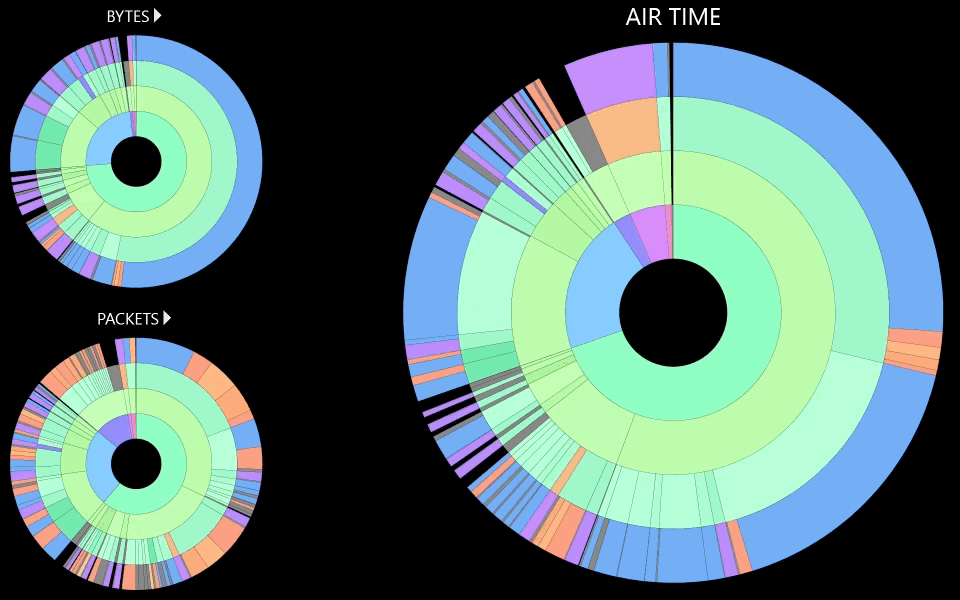

パケロスを識別して管理

パケットロスは無線機器にデータを再送することをしいるため、WiFiのスループットや全クライアントの利用する無線チャンネルの帯域に影響を与えます。

EyePAは簡単にパケットロスの送信元を識別でき、なぜ端末が再送をしているのかを理解し、最適のデータ速度でネットワークを運用するのを助けます。

EyePA Loss

EyePA

帯域容量と混雑を計測

各無線LANのチャンネルは限定された容量しかないので、効率的な無線の利用は高性能なWiFiに必要不可欠です。EyePAはデータ速度を計測するので、ネットワークを混雑させている低速で通信する機器を見つけ出すことができます。

一度識別されたら、機器を再設定したり取り除くことによって、貴重なネットワークの帯域を空けていくことができます。

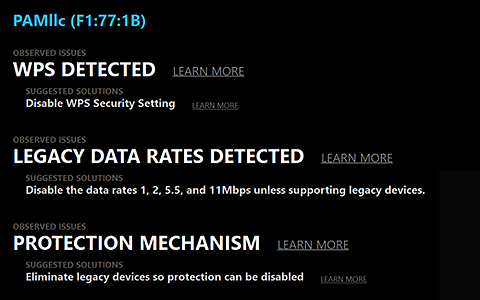

ネットワークの設定ミスを修正

無線LANの導入には考慮すべき点がたくさんあり時折設定を見通すことも必要です。EyePAはよくあるWiFiの設定の問題を検出して修正するのを助けます。

例えば、標準的でないチャンネルを使っていたり、速度が低速だったり、セキュリティの問題などを報告するので、設定ミスを修正するのを手伝ってくれます。

EyePA

AdapterAirPcap

IEEE802.11ACを
モニタモードでパケキャプ

EyePAは2.4GHzと5GHzの
IEEE802.11a/b/g/n/acのパケットをキャプチャできます。
80MHz 3x3に対応しています。複数のアダプタで複数CHのキャプチャを行うこともできます!

特別なプログラムを必要とせず、EyePA単体で、推奨アダプタもしくはAirPcapシリーズで無線LANのパケットキャプチャを行うことができます。→こちらを確認ください

EyePA-Realtek8812AU

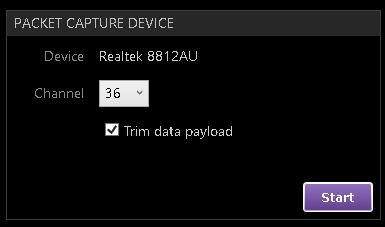

キャプチャの開始と確認

左上画面は の例です

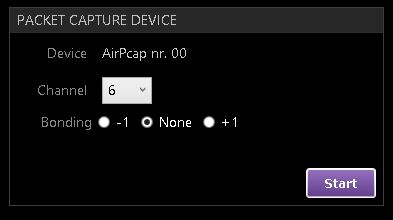

左下画面はAirPcapNXを接続した場合のものです。
Deviceに機器名、Channelにキャプチャするチャンネル
Trim data payloadにデータフレームのペイロード部の後半を捨てるかどうかをチェックします。
もし帯域がある場合には20MHz/40MHz/80MHzのプルダウンボックスから選択します。「Start」をクリックしてキャプチャを開始します。

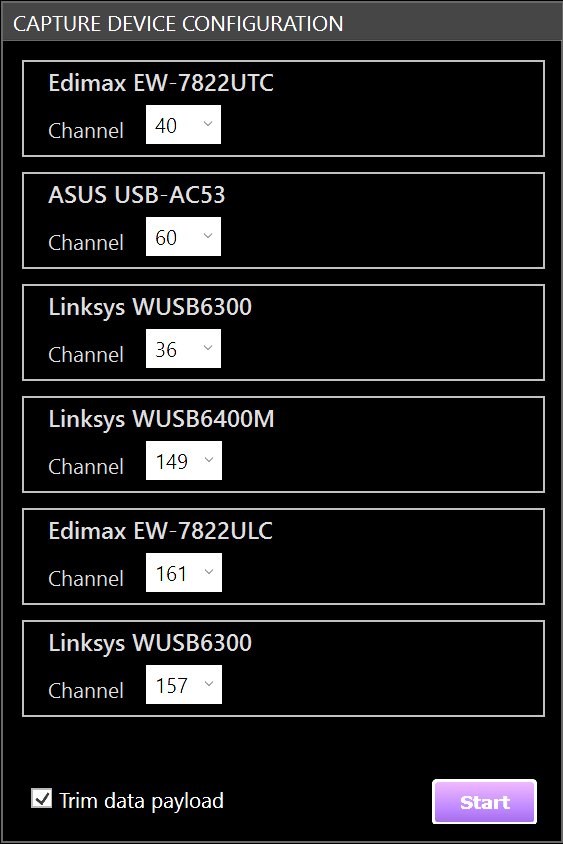

複数チャンネルのキャプチャ

複数チャンネル対応

EyePAは新バージョンV2.1以降において、ついに複数チャンネルのキャプチャに対応しました。ちょうど複数のAirPcapを差したように、同時に服すチャンネルの2.4GHzと5GHzIEEE802.11a/b/g/n/ac 20MHz/40MHz/80MHz
の無線LANのパケットをキャプチャして、1つのpcapファイルにアグリゲーションすることができます。

IEEE802.11ac対応無線LANカード
4ストリーム80MHz (3x3):

  • TP-LINK Archer T9-UH v2
  • ASUS USB-AC68
  • ALFA Network AWUS1900
  • D-Link DWA-192
  • Edimax EW-7833UAC(同梱品)

2ストリーム40MHz(2x2):

  • Edimax EW-7822 UAC
  • Linksys WUSB6300
  • Linksys WUSB6400M
  • ASUS USB-AC53 Nano
  • D-Link DWA-182 rev C1
  • Edimax EW-7822 ULC
  • Edimax EW-7822 UTC
  • EnGenius EUB1200AC
  • Proxim ORiNOCO 9100
  • TRENDnet TEW-805UB
  • TP-LINK Archer T4U v2
  • TP-LINK Archer T4UH v2

EyePA-capture

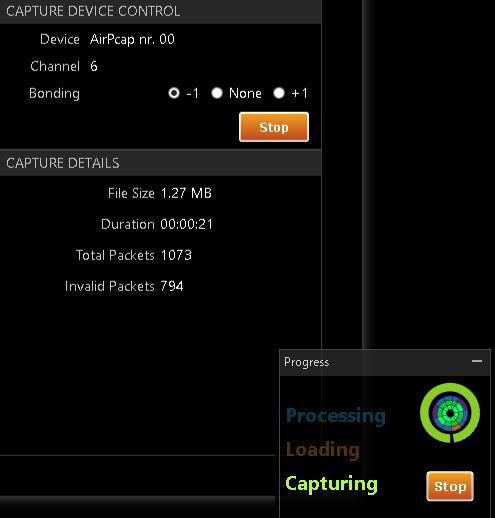

キャプチャ中には、ファイルサイズ、時間、全パケット数、不正パケット数が表示されます。
キャプチャを終了する場合には、「Stop」をクリックしてください。
EyePA-pcap
ユーザ名¥AppData\Local\Temp¥EyePACapture_日付_時刻.pcapファイルが作成され、EyePAの画面が起動します。



Wireshark

Wiresharkの起動

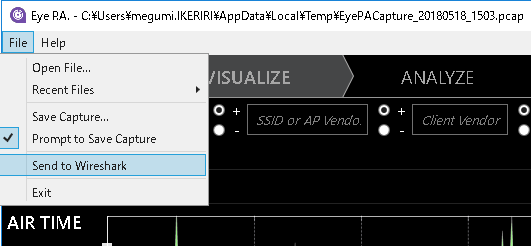

ファイルメニューより「Send to Wireshark」を選択することで、簡単にWiresharkを起動してパケットキャプチャファイル開くことができます。

無線LANパケキャプパケットキャプチャ実践技術2版Wireshark入門
Wiresharkに関連する実績こちら
Wiresharkに関する主な著書 その他の書籍はこちら 雑誌などはこちら

パケットキャプチャ無線LAN編 ― Wiresharkによる解析 ― 竹下 恵 著
BB5判 400ページ 定価:3,600円+税 ISBN:978-4-86594-029-9
パケットキャプチャ実践技術 第2版 -- Wiresharkによるパケット解析応用編 竹下 恵 著
B5判 480ページ 定価:3,400円+税 ISBN:978-4-89594-097-8
パケットキャプチャ入門 第4版 ―LANアナライザWireshark活用術―
B5判 464ページ 定価:2,800円+税 ISBN:978-4-86594-139-5

パケットキャプチャはいけりりへ

 いけりり★ネットワークサービスでは、オープンソースパケットキャプチャソフトWireshark (ワイヤーシャーク http://www.wireshark.org) を積極的に支援するとともに、各種サポートを事業として行っています。Wiresharkの活用、開発、デバッグ、セキュリティ、トラブルシューティング、教育などぜひお問い合わせください。
弊社はGerald Comb氏が所属していたCACE Technologies社の代理店をしていたことから90年代よりEtherealコミニティに関わり、2002年からはWiresharkと名前が変わるとともに、開発者会議に初回より参加、発表を続けております。 QT版Wiresharkの日本語化のほか、パケキャプを用いたトラブルシューティング・統計・分析・報告・セキュリティ調査および教育を行っております。
Wireshark2(1.99)系以降のQT化されたWiresharkにおいて弊社竹下が日本語化を行いました!弊社ではパケットキャプチャを用いた統計・分析・報告・セキュリティ調査・およびトレーニングを行います。お客様の現地で取得したパケットキャプチャをもとにベースラインを作成し、ネットワーク・セキュリティの統計・分析・報告 のほか、ネットワークおよびセキュリティのトラブルシューティングを行います。 他ツールやタッピングやハードウエアを活用したキャプチャ環境・分析に関する技術的支援も行っています。
また、お客様エンジニアを対象としたWiresharkのパケットキャプチャーおよびトラブルシューティングの基本・応用トレーニングを実施しています。またお客様の要望に応じて小回りのきくサポートを提供いたします。 ラーニングおよびトレーニングのページもご覧くださいませ。
お気軽にお問い合わせ(担当:竹下)ください。→info@ikeriri.ne.jp

EyePA

システム要件
OS: Microsoft® Windows 10, 8, 7, Vista
.NET FRAMEWORK: 4.5
MAC OS仮想化での動作: VMware Fusion, Parallels
必要メモリ: 4 GB
解像度: 1024x600 (1366x768以上を推奨)
パケットキャプチャ: 互換WirelessカードもしくはAirPcap Nx

EyePAはChanalyzer6/5とあわせてサブスクリプション
提供されます。年間US$500→お問合せ(SSL)
