AP検出ツール兼簡易キャプチャ Acrylic WiFi Professional
いけりり★ネットワークサービスでは、スペインのAcrylic WiFi社の正規代理店業務・サポート・保守を行っております。Acrylicwifi社との技術提携関係のもと、直接海外から購入されるよりも安く代理店価格でご提供できるだけでなく、豊富なパケットキャプチャ関連技術のもと、保守やサポートも行っております。大学や研究所の方もぜひご相談くださいませ。

Professional

WiFi解析ソフト Acrylic WiFi Professional

 Acrylic WiFi Professional はAPやWiFiチャンネルを識別して、リアルタイムでIEEE802.11a/b/g/n/acの無線ネットワークの問題を分析して解決できる最良のWiFiアナライザです。

オフィスの無線LANネットワークに誰がつないでいるのかを調べたり、APのデータ転送速度を識別したり、無線ネットワークのチャンネルを最適化して、無線LANのパフォーマンスを制御するツールです。

隠された無線ネットワークも含めて、無線ネットワークの詳細情報にアクセスして、NDISモニターモードドライバ機能を用いてパケットをキャプチャして無線LANデバイスのトラフィックやデバイス一覧やデータ速度の一覧を取得して分析することができます。

※IEEE802.11AC対応とありますが、Microsoft NDISドライバベースの製品なのでMSの仕様上、 1ストリームしか取得できません。また、アダプタによる相性が多く、推奨アダプタのリストにあるものでも安定しない場合やMCSによっては一切パケットが取れないこともあります。勝手にホッピングしてしまい チャンネルが変わったりします。(ヘルプPDF添付します) 推奨アダプタリストは以下になります。 https://www.acrylicwifi.com/en/support/compatible-hardware/ しかしながら、相性を考えて運用されれば、うまく使える場合もあります。 興味がありましたら体験版を試してもよいかもしれません。 ただし、上記の理由から弊社ではサポートしきないためご注意くださいませ。※最新バージョンで少し改善されています。

AirPcapシリーズに対応 AirPcap Classic TX NXで安定して動作します。

ドキュメント類 ヘルプファイルAcrylic-WiFi-Professional-Help-English-2016

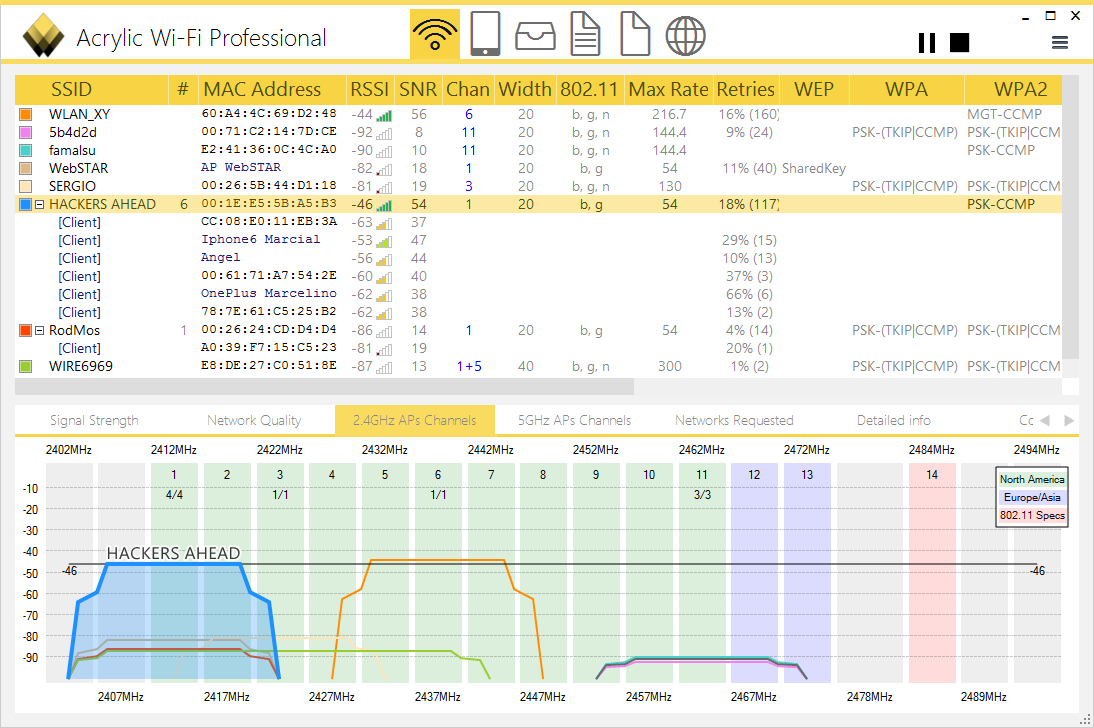

無線情報の調査

 無線LANのAP検出ツールとして2.4GHz帯域および5GHz帯域で
SSID、MACアドレス、RSSI、SNR、チャンネル、帯域、IEEE規格、 最大速度、再送率、セキュリティ状態、ベンダ名などを表示分析することができます。

 各APの信号は図を利用してチャンネルと信号強度を同時に比較調査できます。

Signal

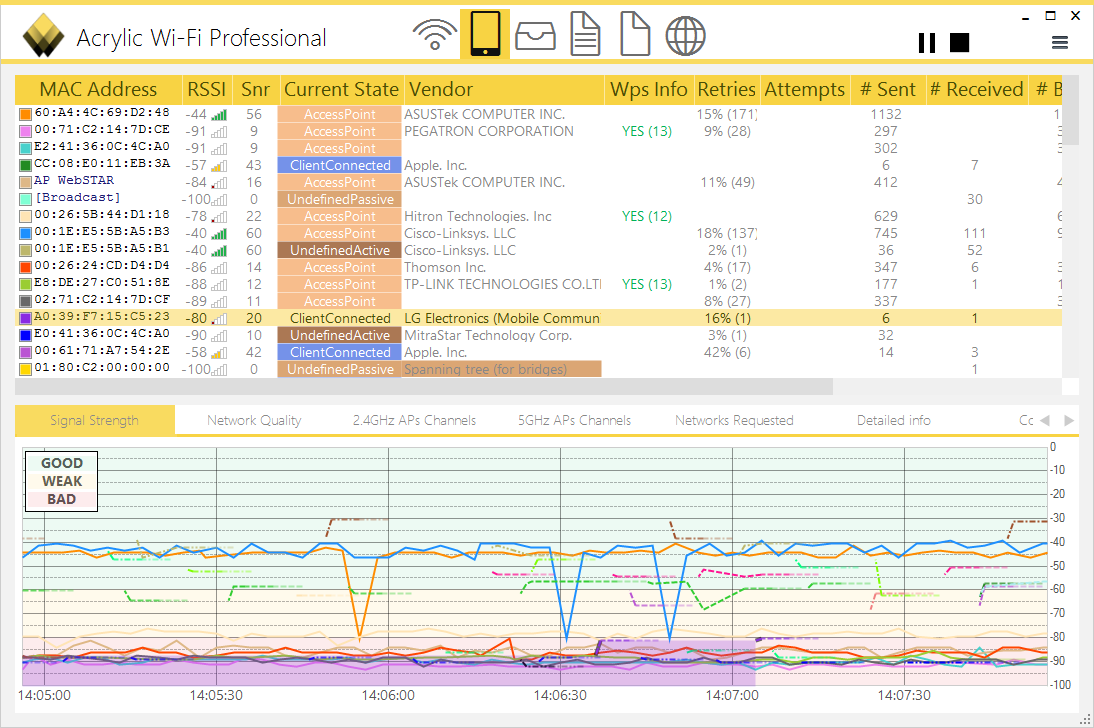

端末情報の調査

 無線LANの各APのMACアドレス、RSSI、SNR、現在の動作状態、ベンダ、WPSの情報、再送率、接続試行、パケットの送信数パケットの受信数エラー数などの情報を表示分析することができます。

 同時に、端末の信号の状態と判断(良い、弱い、悪い)を時系列で比較調査できます。

Signal
 NDISモニターモードドライバが付属しており、モニターモードドライバで動作して、1ストリームのパケットの取得が可能です。Wiresharkでのインタフェースの認識とパケットの取得も可能です。カードはチップセットやベンダに依存します


モニターモードでの動作は環境により動作が不安定なため、体験版でWLANカードでのテストが必須です。(AirPcapシリーズをおすすめします。)  ※IEEE802.11ac(1ストリーム) は現在取得できません。

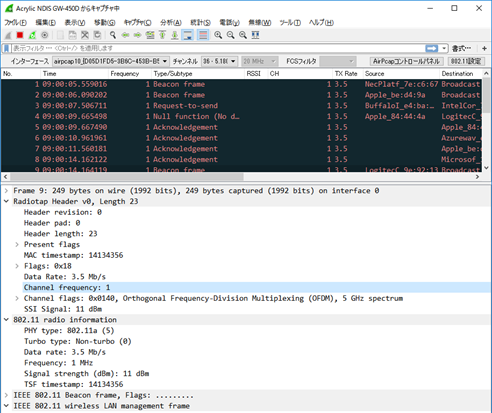

Acrylic WiFi側で無線LANカードへのNDISモニターモードドライバのインストール(1ストリームのみキャプチャ可能)とモニタモード時での設定が可能です。(ただし、Wiresharkからは正常に制御できませんでした。)

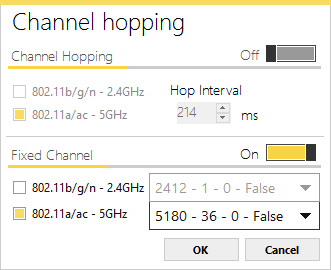

Acrylicwifi Professional側でCHおよびホッピングを指定 Wiresharkではインタフェースが 認識され、 無線ツールバー に表示されますが
CH制御できません。 ホッピングのみ動作しました。

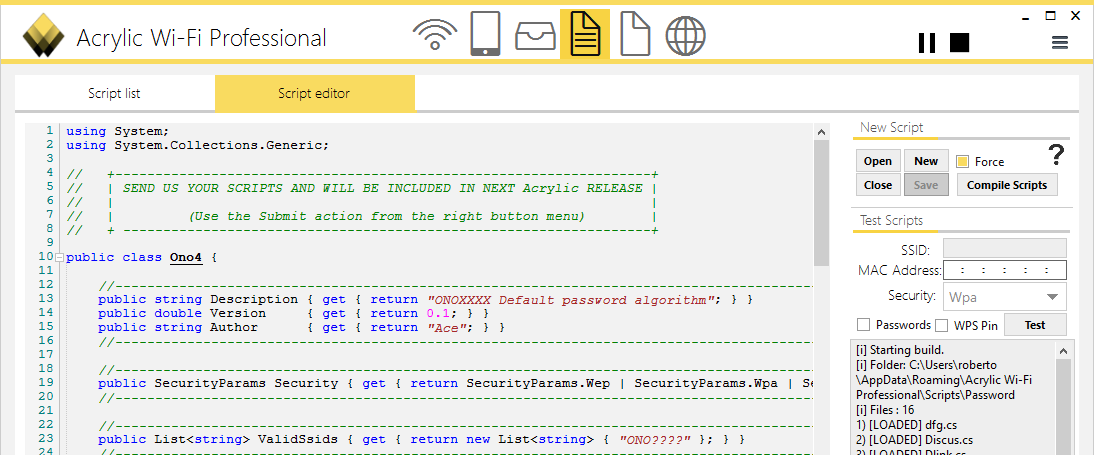

 開発者向け機能のスクリプト機能を用いて、さまざまな処理のプログラムや自動化が可能です。


スクリプト機能


+Acrylic WiFiおよび推奨無線LANカード
Acrylic WiFiはスペインの無線LANツールを提供・販売する会社です。いけりりネットワークサービスはAcrylicWiFi社の正規代理店として販売、サポート、保守を行っております。

NDISドライバおよび推奨無線LANカード

Chipset/model

Driver / WLAN Card details

Packet capture

Signal levels

Dell wireless 1702 b/g/n

integrated with Dell vostro

★★★

★★

Ralink RT2870/3070 / Alpha

external usb

★★★★

no

Qualcom Atheros AR5BMD222 b/g/n

Integrated Acer Iconia W700P( Drv 10.0.0.270)

★★★★

★★★★

D-Link DWA-182 Revision A1 a/g/n/ac ( Broadcom BCM43526 )

external usb

★★★★★

★★★★★

Asus USB-AC53 (Broadcom BCM43526 Nano NOT supported)

externa usb

★★★★★

★★★★★

D-Link Wireless G DWA-110 b/g ( RT73 chipset )

external usb

★★★★★

★★★★★

Atheros AR9485WB-EG b/g/n

lenovo laptop (internal)

★★★★

★★★★

UBIQUITI SR71 USB

With driver 3.5.0.4. (FCS invalid)

★★★

Proxim 8494-WD

ORiNOCO 802.11a/b/g/n (driver 2.2.0)

★★★

Cisco Linksys AE3000

driver 3.2.8.0 (packets with wrong FCS)

no

Edimax AC1200

driver 1.0.16

no

no

Edimax AC 600

n/a

no

no

TP-LINK TL-WN722N v1 (v2 NOT supported)

Con driver 2.0.0.62

★★★★

★★★★

NetGear A6200 (Broadcom)

1.0.0.26

★★★★★

★★★★★

NetGear WiFi A6210 (Broadcom)

n/a

★★★★★

no

Intel Centrino Wireless-N 1030 B/G/n

internal card

★★★★

★★★★

Atheros AR9002WB-1NG (internal card)

9.2.0.206

★★★★

★★★★

Broadcom BCM94352HMB 802.11ac 2×2 WI-FI Adapter

Driver 6.30.223.170 2013.09.06 (not verified)

★★★★

★★★★

D-Link DWA-645 agn – AR5416

Driver 6.30.223.170 2013.09.06 (not verified)

★★★★

★★★★

AR5008X ABGN (integrada DELL)

n/a (not verified)

★★★★

★★★★

RTL8187 chipset (bg)

n/a (not verified)

★★★

★★★

Atheros 802.11a/b/g/n

AR5B97 (tested with driver 9.2.0.439)

★★★

★★★

Atheros AR5B95

AR5B95 (tested with drv 9.2.0.412)

★★★

★★★

Belkin F9L1106az v1

Tested with driver 6.30.61.21 and Windows 10 x64

★★★★★

★★★★★

BT 11ac Dual Band Wi-Fi Dongle 900

Driver 6.30.145.9 en Windows 10 x64

★★★★★

★★★★★

Buffalo AC866 N300 Dual Band Wi-Fi Dongle (WI-U2-866D)

Driver 6.30.145.9 en Windows 10 x64

★★★★★

★★★★★

Linksys AE2500

 external usb

★★★★★

★★★★★

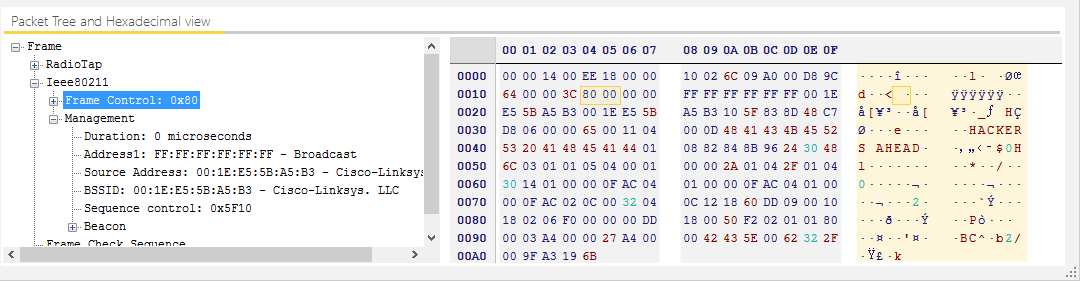

WiresharkにてIEEE802.11フレームを表示した例
